Адаптер ножа 7/8″ — 22.2 мм [LM 4222] CHAMPION G353WKC0000

Описание

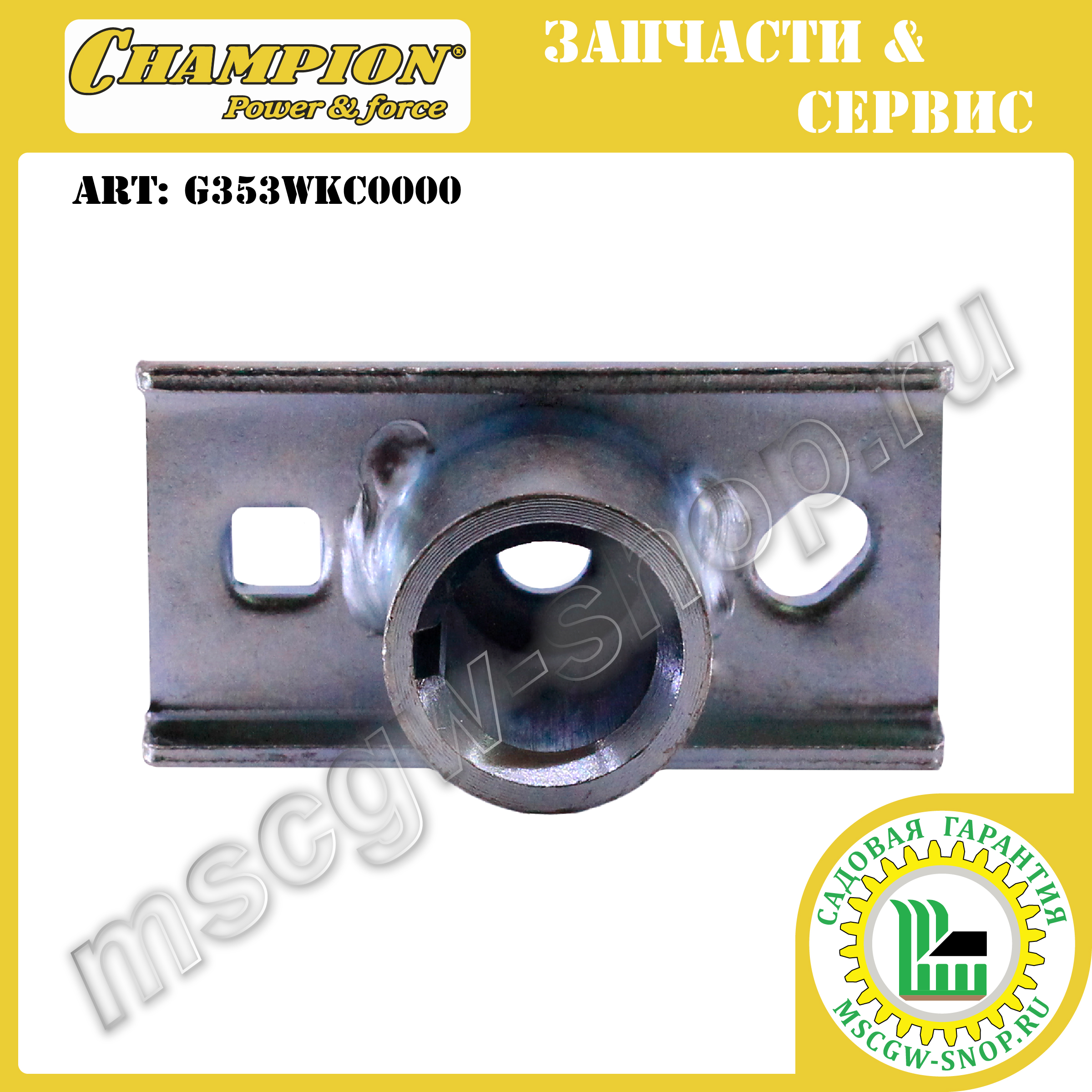

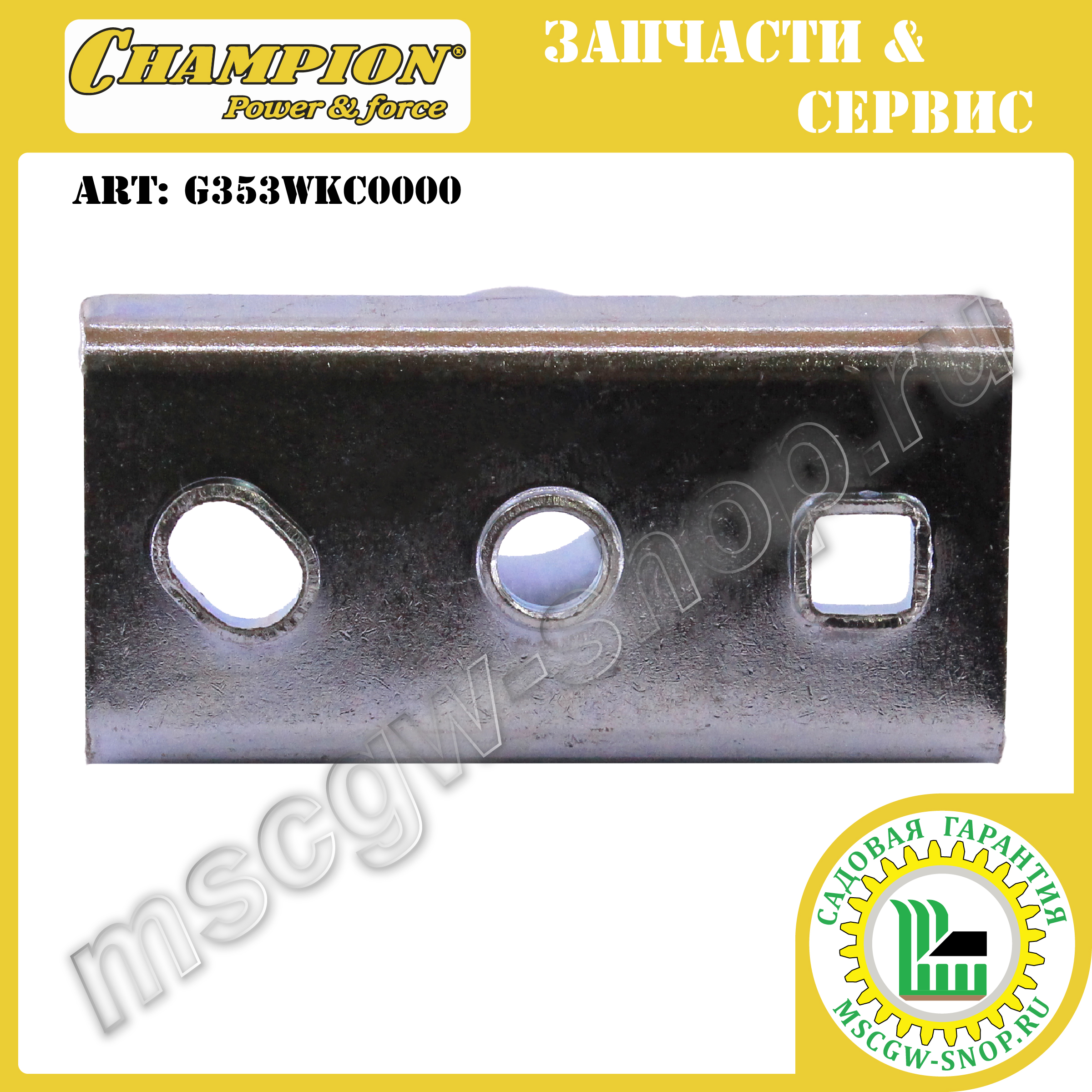

Адаптер ножа 7/8″ — 22.2 мм [LM 4222] CHAMPION G353WKC0000.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в газонокосилке CHAMPION LM 4222.

Размеры адаптера G353WKC0000:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 34 мм;
• Высота без учета упоров ≈ 53 мм;
• Длина ≈ 90 мм;
• Ширина ≈ 45 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки под вал ≈ 50.5 мм;
• Размеры центрального выступа-упора под нож:
  • ⌀ ≈ 13.5 мм;
  • Высота ≈ 2.2мм;
• Размеры овального бокового выступа-упора под нож:
  • Длина ≈ 17.2 мм;
  • Ширина ≈ 13.1 мм;
  • Высота ≈ 2.2 мм;
• Размеры квадратного бокового выступа-упора под нож:
  • Грани ≈ 13.1 мм;
  • Высота ≈ 2.2 мм;
• Расстояние между центрами боковых выступов-упоров под нож ≈ 60 мм;
• Ширина шпоночного паза ≈ 5 мм.
