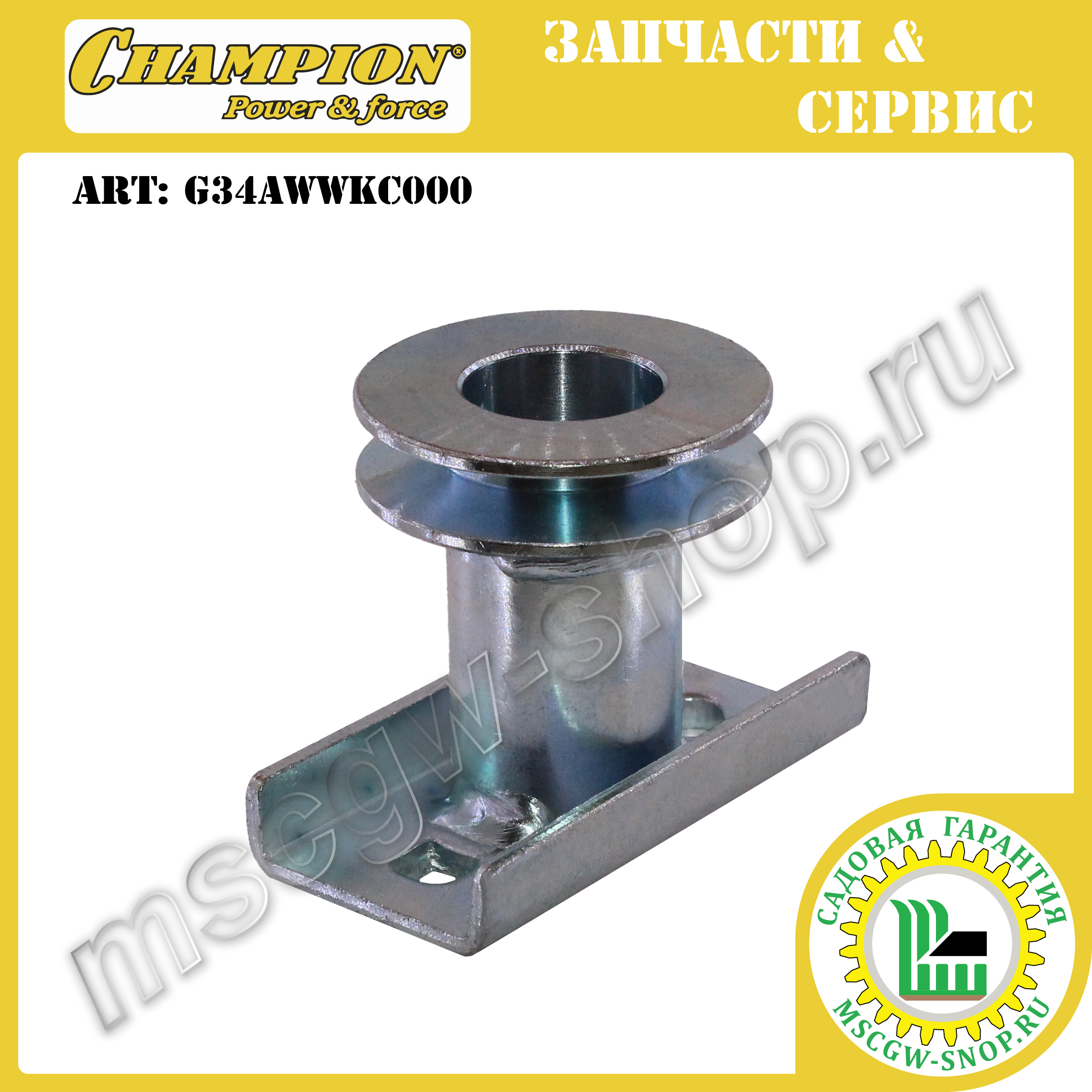

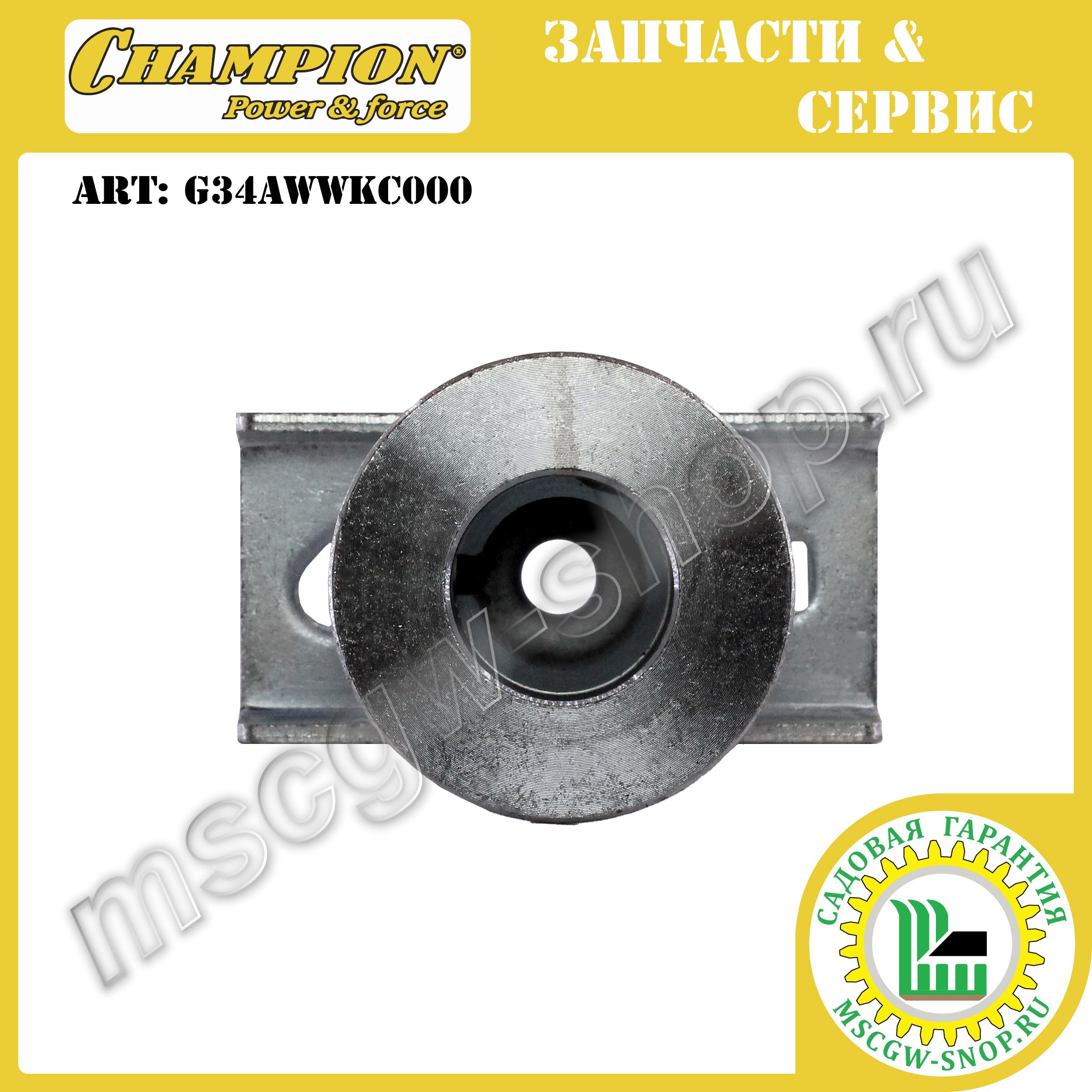

Адаптер ножа 7/8″ — 22.2 мм со шкивом [LM 5344/5644 | LMZ 5130/1 / 5130/2] CHAMPION G34AWWKC000

Описание

Адаптер ножа 7/8″ — 22.2 мм со шкивом [LM 5344/5644 | LMZ 5130/1 / 5130/2] CHAMPION G34AWWKC000.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в некоторых газонокосилках CHAMPION, среди которых:

• LM5344;
• LM5644;
• LMZ5130/1;
• LMZ5130/2.

Размеры адаптера G34AWWKC000:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 34 мм;
• Высота без учета упоров ≈ 66.5 мм;
• Длина ≈ 90 мм;
• Ширина ≈ 45 мм;
• ⌀ отверстия под крепежный болт ≈ 10 мм;
• Глубина посадки вала ≈ 64 мм;
• Размеры центрального выступа под нож:
  • ⌀ ≈ 13.5 мм;
  • Высота ≈ 2.5 мм;
• Размеры бокового квадратного выступа под нож:
  • Длина грани ≈ 13.5 мм;
  • Высота ≈ 2.5 мм;
• Размеры бокового овального выступа под нож:
  • Длина ≈ 17 мм;
  • Ширина ≈ 13.5 мм;
  • Высота ≈ 3.2 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 60 мм;
• Внешний ⌀ шкива ≈ 59 мм;
• Внутренний ⌀ шкива (под ремень) ≈ 36 мм;
• Высота шкива ≈ 15 мм;
• Ширина литой шпонки ≈ 5 мм.
