Адаптер ножа 7/8″ — 22.2 мм со шкивом [LM 4627/4630/5131] CHAMPION 70140400000

Описание

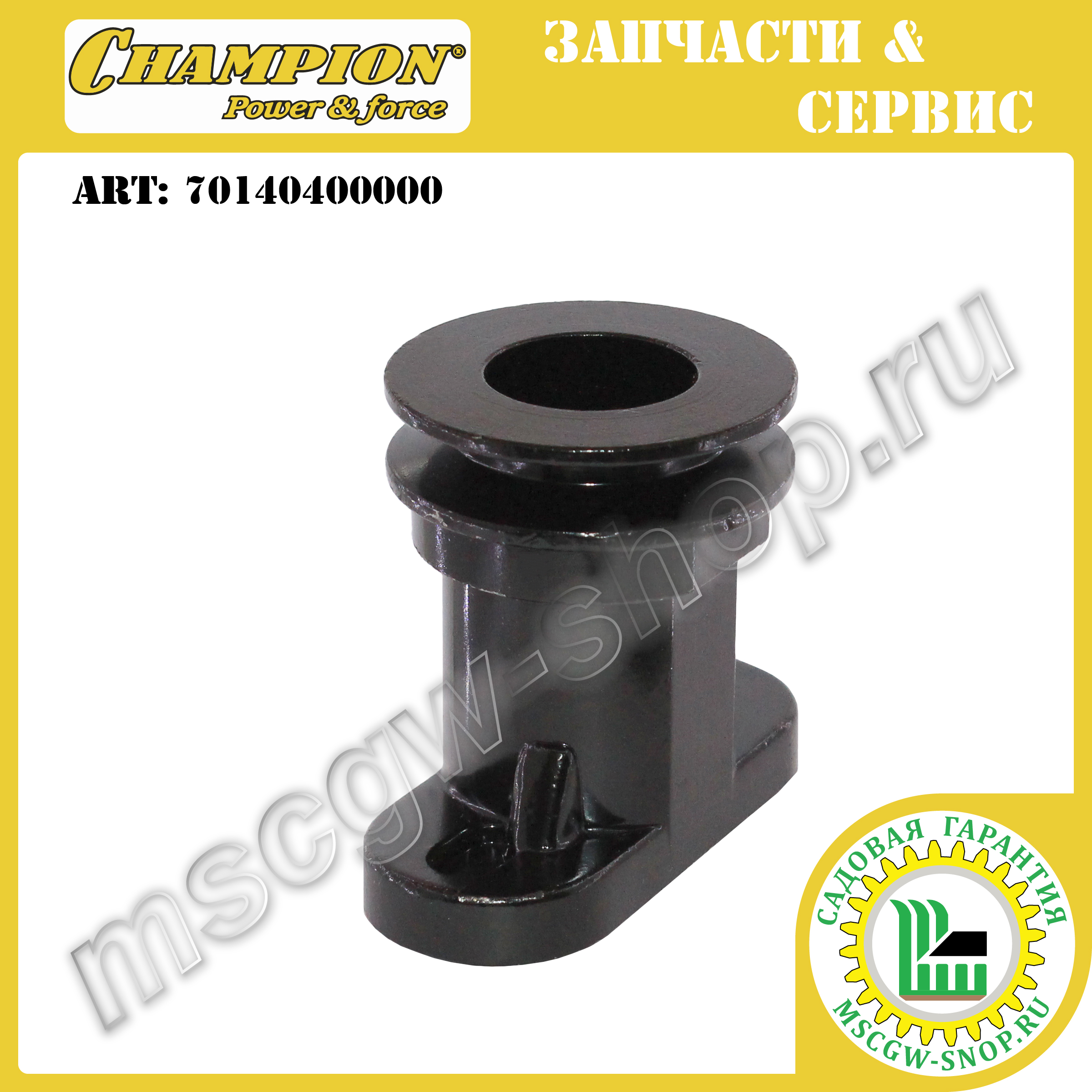

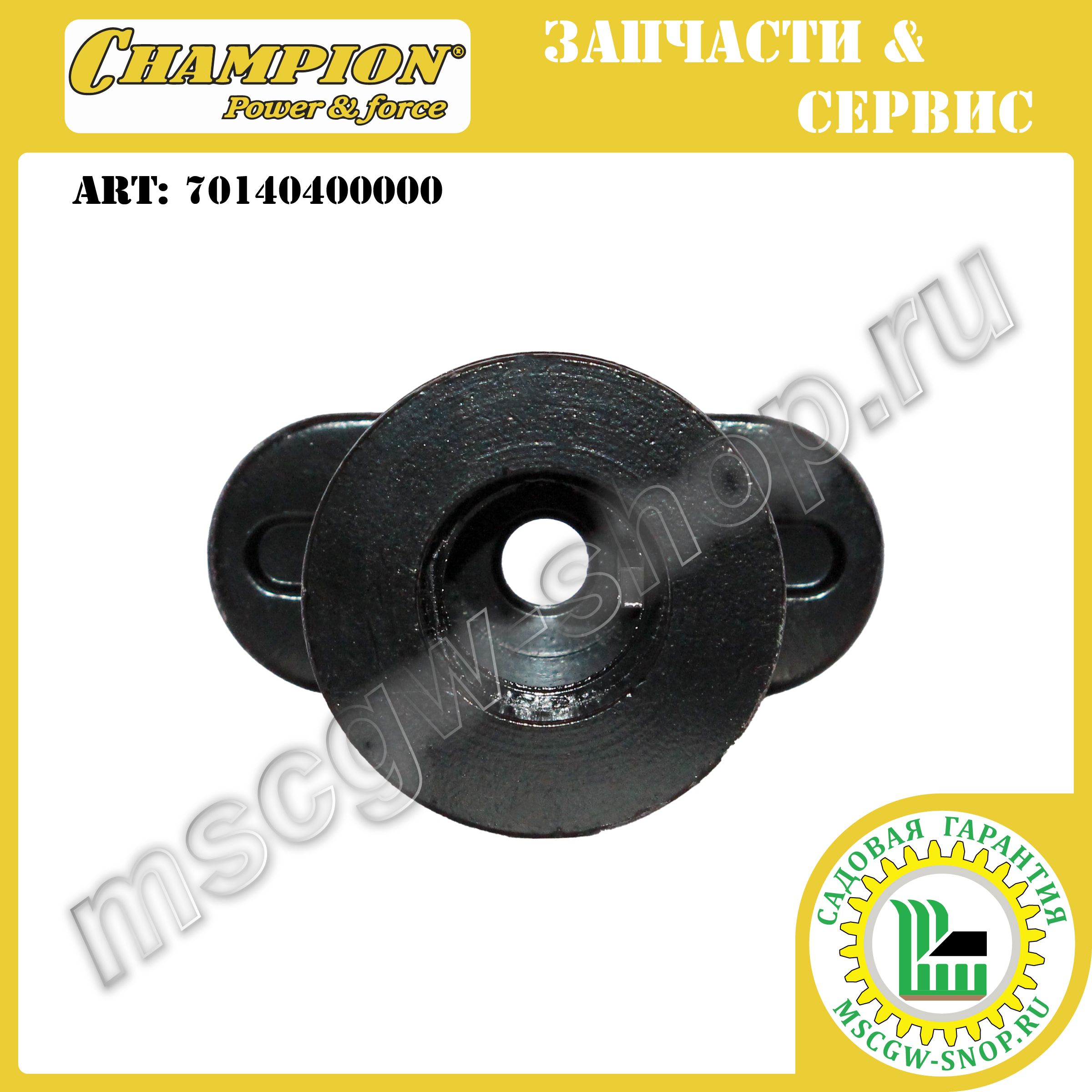

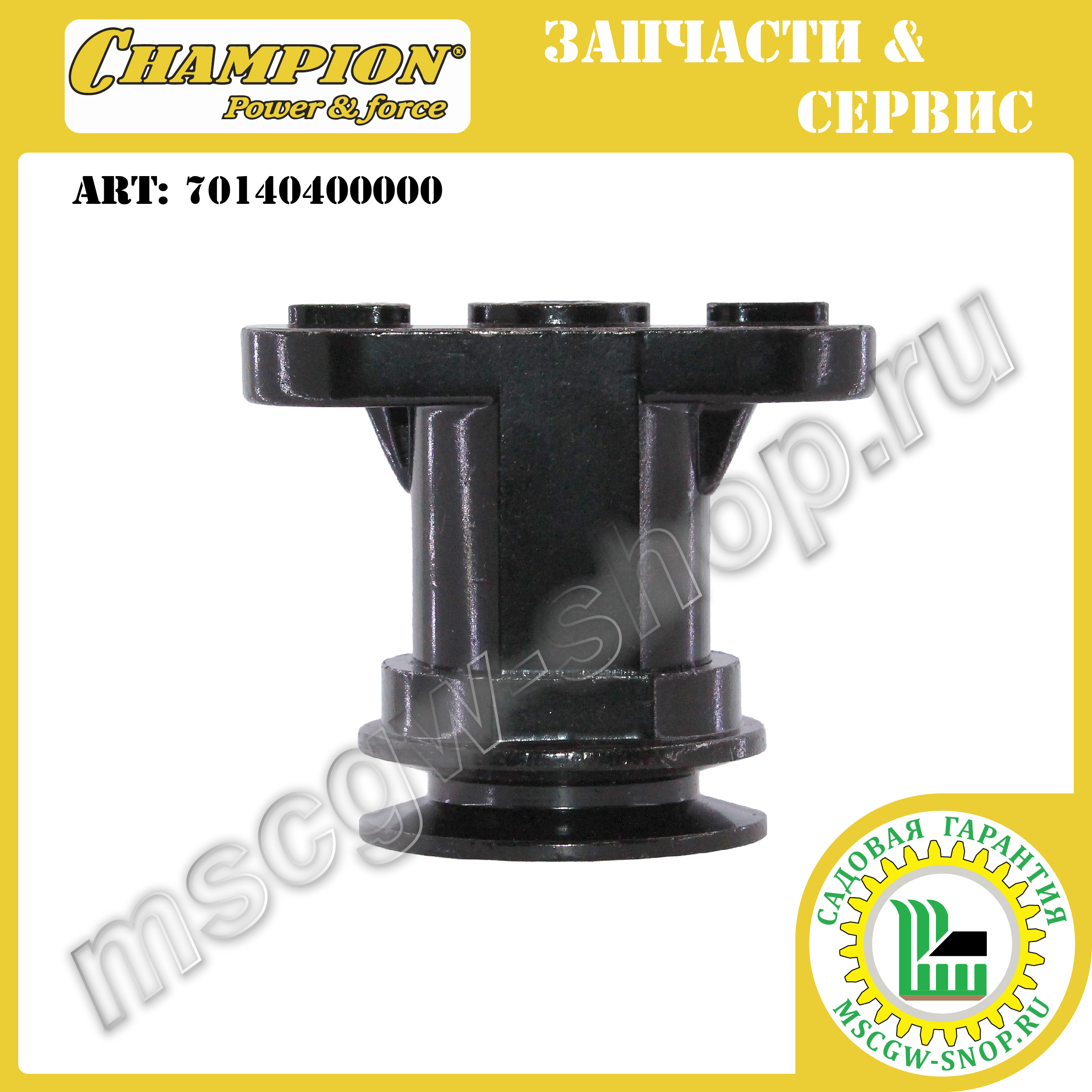

Адаптер ножа 7/8″ — 22.2 мм со шкивом [LM5345 +BS (c 2016 г.в.)] CHAMPION 70140400000.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в некоторых газонокосилках CHAMPION, среди которых:

• LM4627;
• LM4630;
• LM5131.

Размеры адаптера 70140400000:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 39 мм;
• Высота без учета упоров ≈ 66.5 мм;
• Длина ≈ 82.5 мм;
• Ширина ≈ 35 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки вала ≈ 49 мм;
• Размеры центрального выступа под нож:
  • Длина ≈ 24.1 мм;
  • Ширина ≈ 18.2 мм;
  • Высота ≈ 3 мм;
• Размеры боковых от центра выступов под нож:
  • Длина ≈ 16.5 мм;
  • Ширина ≈ 10 мм;
  • Высота ≈ 3 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 54 мм;
• Внешний ⌀ шкива ≈ 53.2 мм;
• Внутренний ⌀ шкива (под ремень) ≈ 35 мм;
• Высота шкива ≈ 15 мм;
• Ширина литой шпонки ≈ 4.8 мм.
