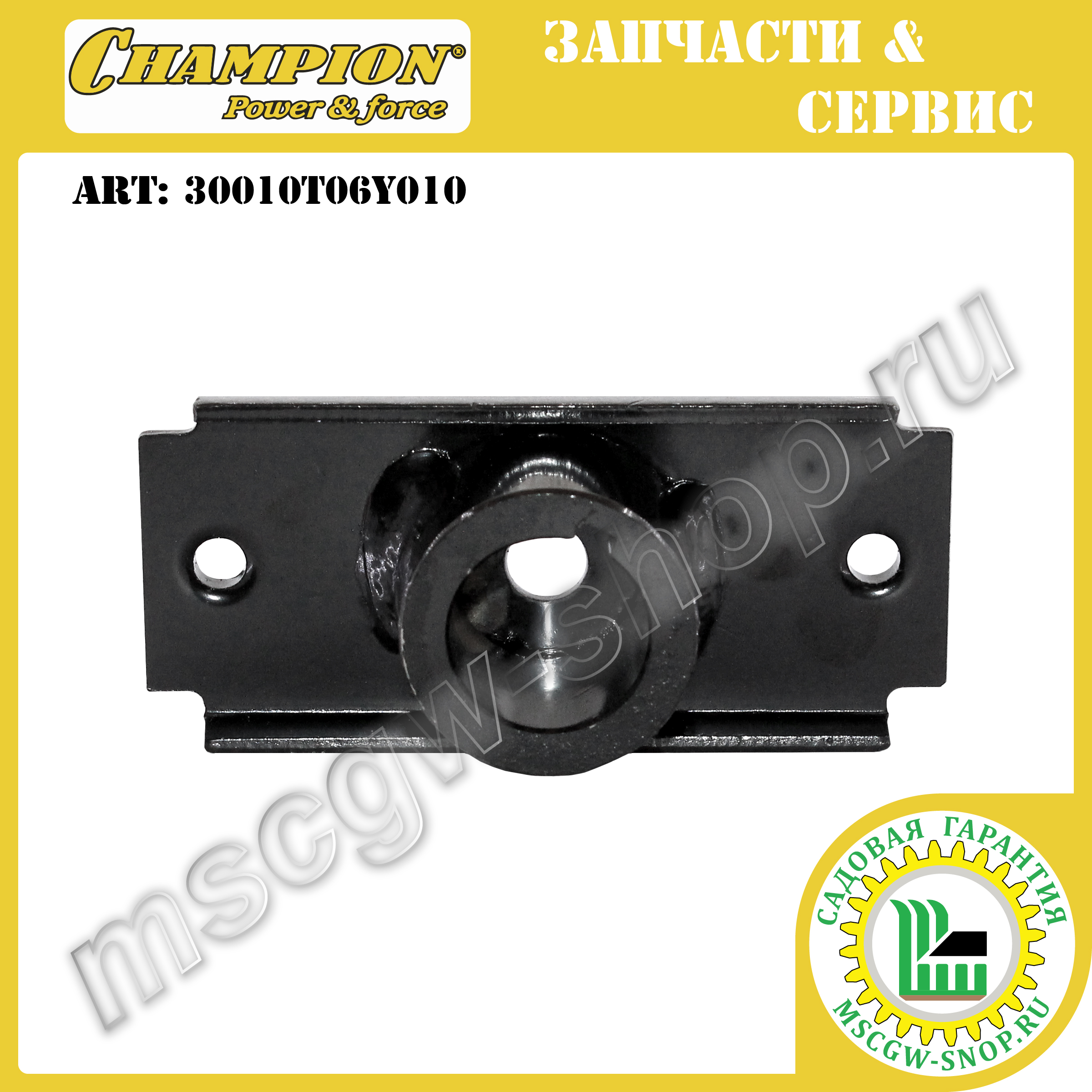

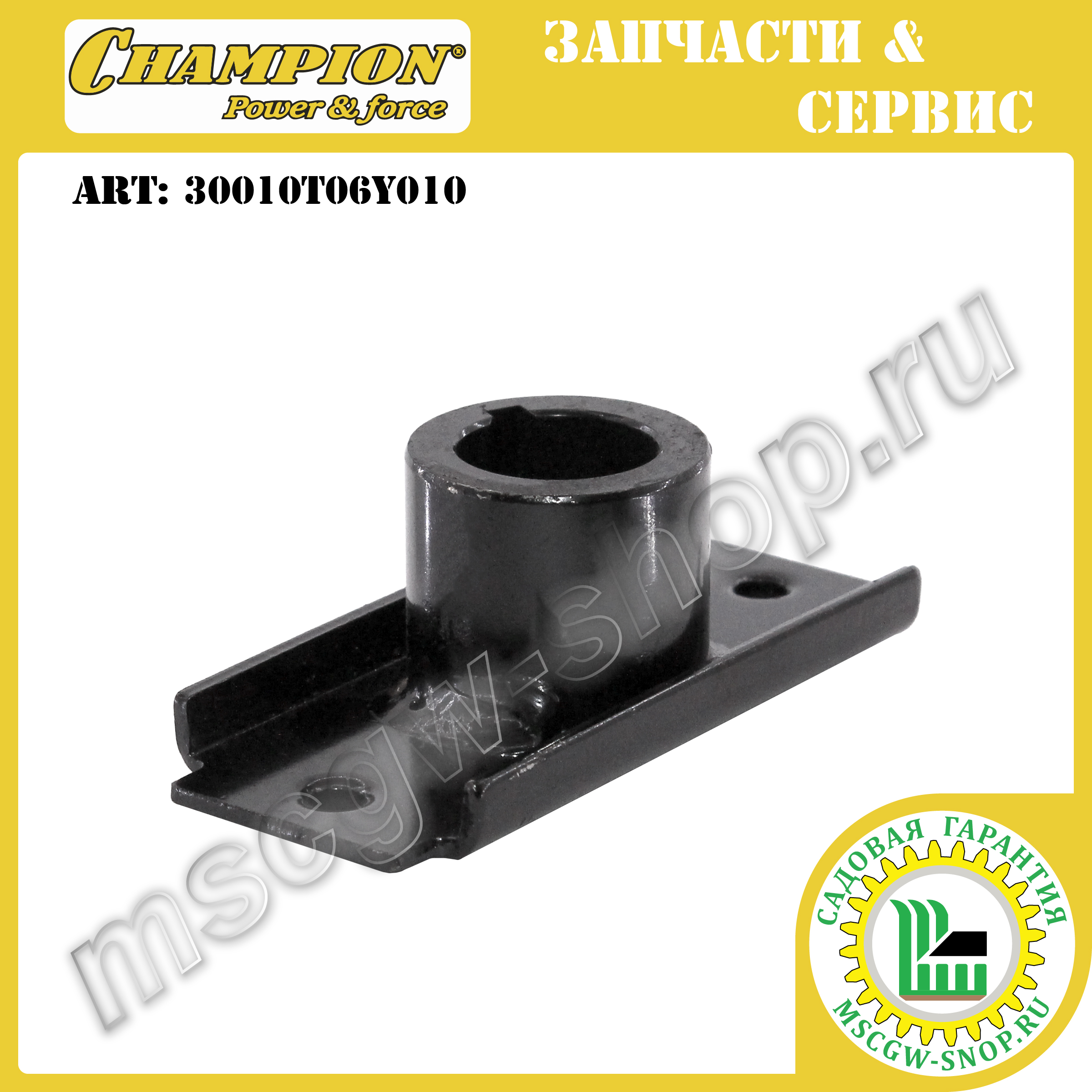

Адаптер ножа 25 мм [LM5347EBS (sn 33032000051-3303210900100)] CHAMPION 30010T06Y010

Описание

Адаптер ножа 25 мм [LM5347EBS (sn 33032000051-3303210900100)] CHAMPION 30010T06Y010.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в газонокосилке CHAMPION LM5347EBS с серийным номером с 33032000051 по 3303210900100.

Размеры адаптера 30010T06Y010:

• Внутренний ≈ 25 мм;
• ⌀ основного тела ≈ 38 мм;
• Высота без учета упоров ≈ 35 мм;
• Длина ≈ 108 мм;
• Ширина ≈ 48 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки под вал ≈ 32 мм;
• ⌀ боковых упоров-выступов под нож ≈ 9.5 мм, их высота ≈ 3 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 86 мм;
• Ширина шпоночного паза ≈ 5 мм.
