Адаптер ножа 7/8″ — 22.2 мм [LM4122] CHAMPION 30010T05Y010

Описание

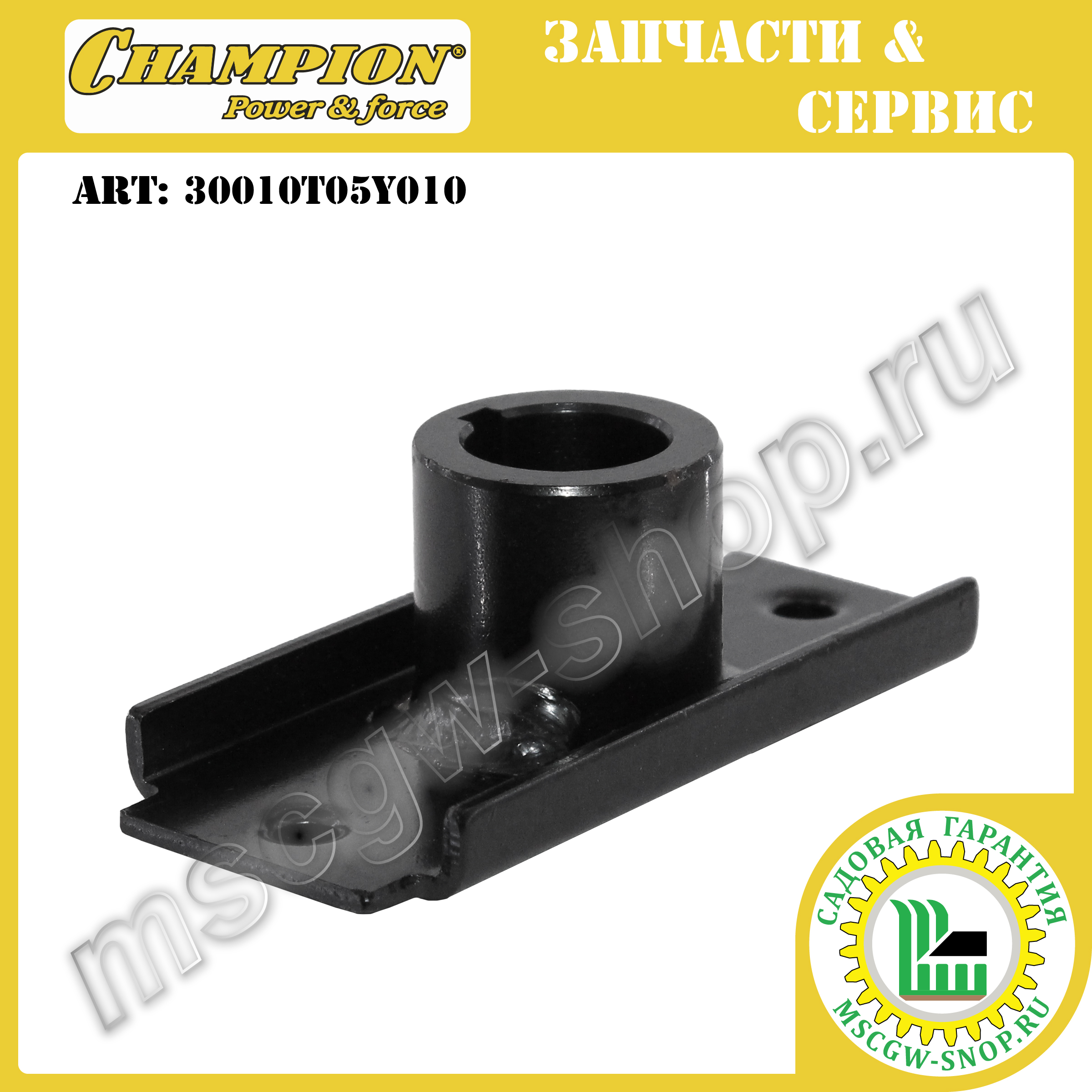

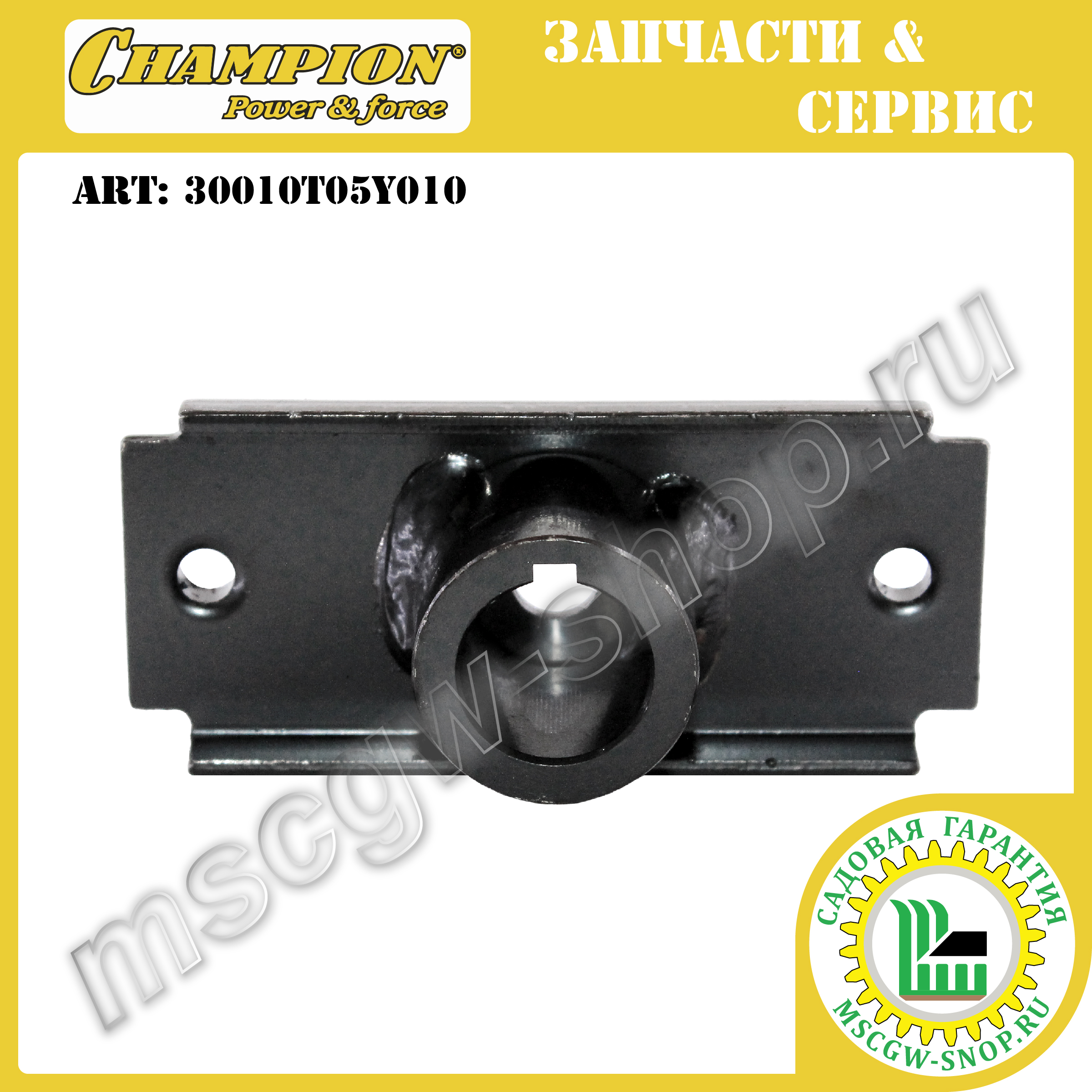

Адаптер ножа 7/8″ — 22.2 мм [LM4122] CHAMPION 30010T05Y010.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в газонокосилке CHAMPION LM4122.

Размеры адаптера 30010T05Y010:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 34 мм;
• Высота без учета упоров ≈ 34.5 мм;
• Длина ≈ 108 мм;
• Ширина ≈ 48 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки под вал ≈ 32 мм;
• ⌀ боковых упоров-выступов под нож ≈ 9.5 мм, их высота ≈ 3 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 86 мм;
• Ширина шпоночного паза ≈ 5 мм.
