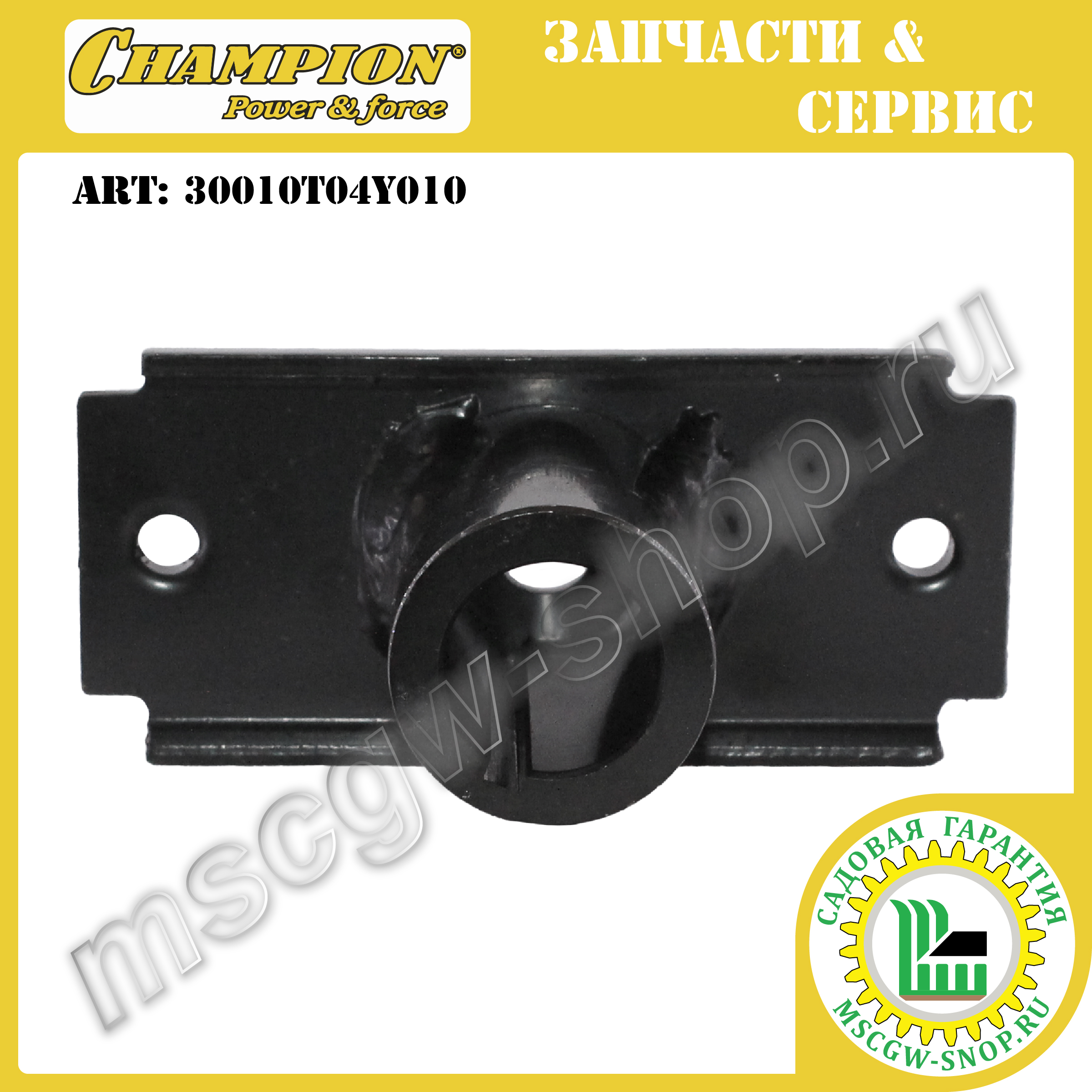

Адаптер ножа 7/8″ — 22.2 мм [LM 5645] CHAMPION 30010T04Y010

Описание

Адаптер ножа 7/8″ — 22.2 мм [LM 5645] CHAMPION 30010T04Y010.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в газонокосилке CHAMPION LM 5645.

Размеры адаптера 30010T04Y010:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 34 мм;
• Высота без учета упоров ≈ 60 мм;
• Длина ≈ 108 мм;
• Ширина ≈ 48 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки под вал ≈ 57 мм;
• ⌀ боковых упоров-выступов под нож ≈ 9.5 мм, их высота ≈ 3 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 86 мм;
• Ширина шпоночного паза ≈ 4 мм.
