Адаптер ножа 7/8″ — 22.2 мм [LM5347 +BS/EBS] CHAMPION 30010T02Y010

Описание

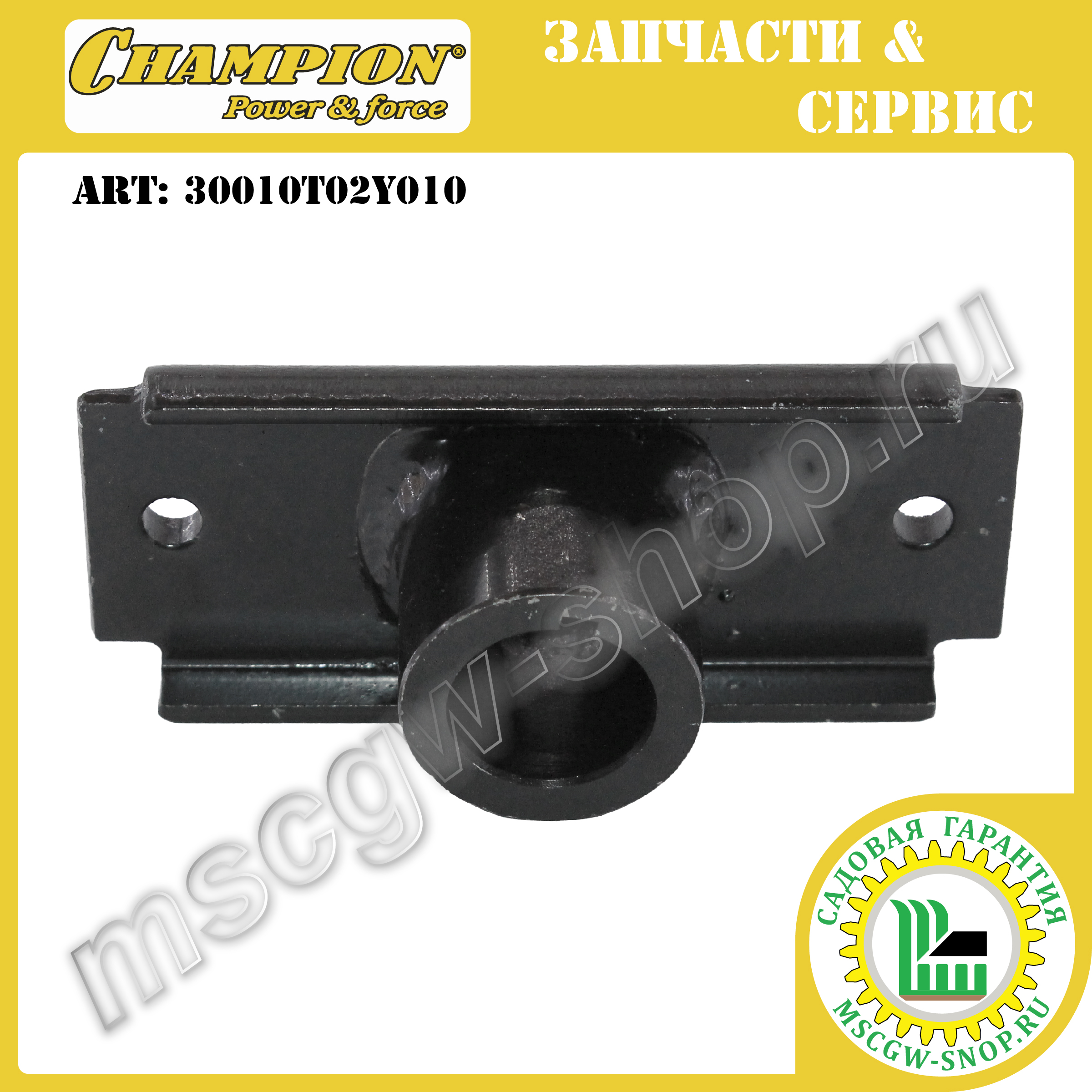

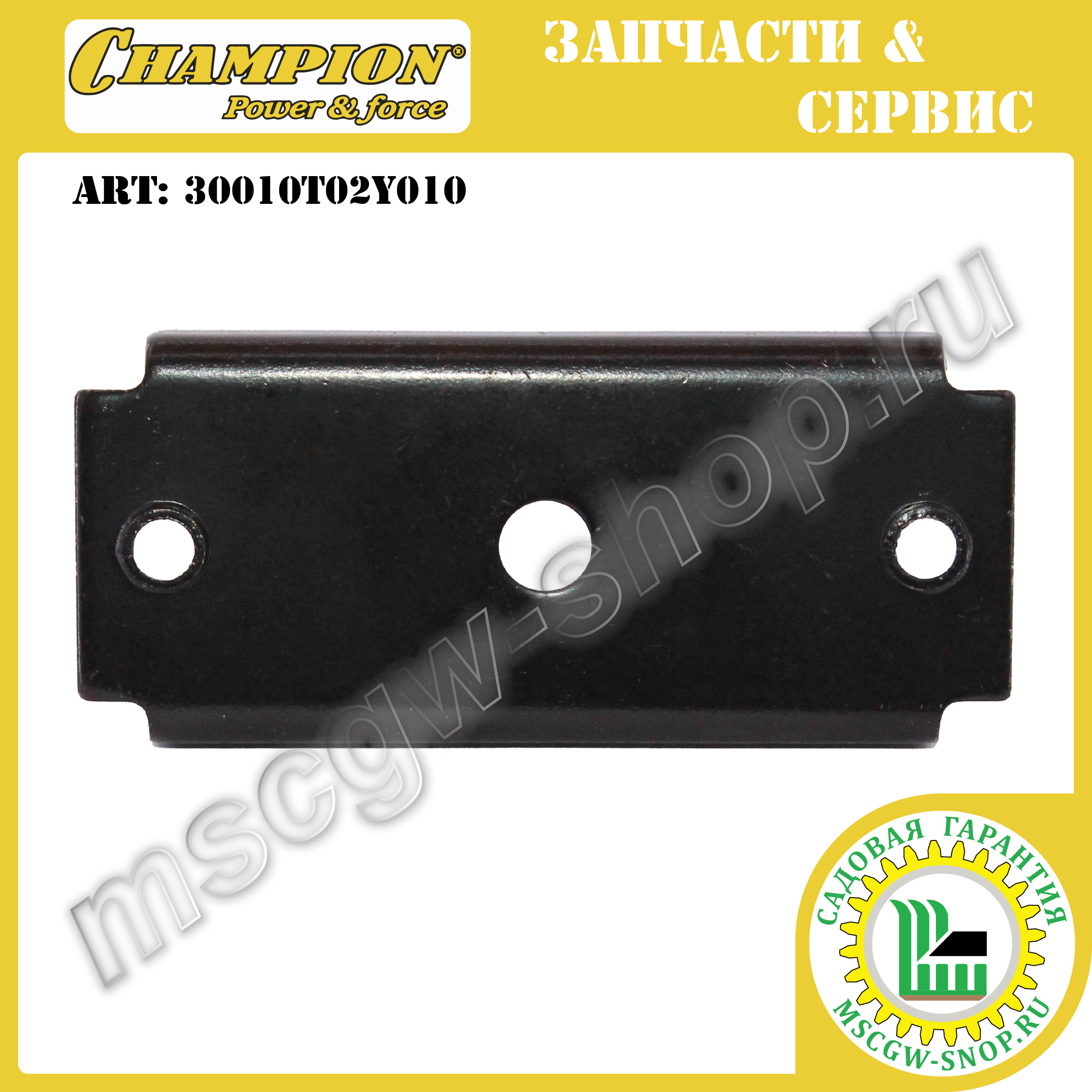

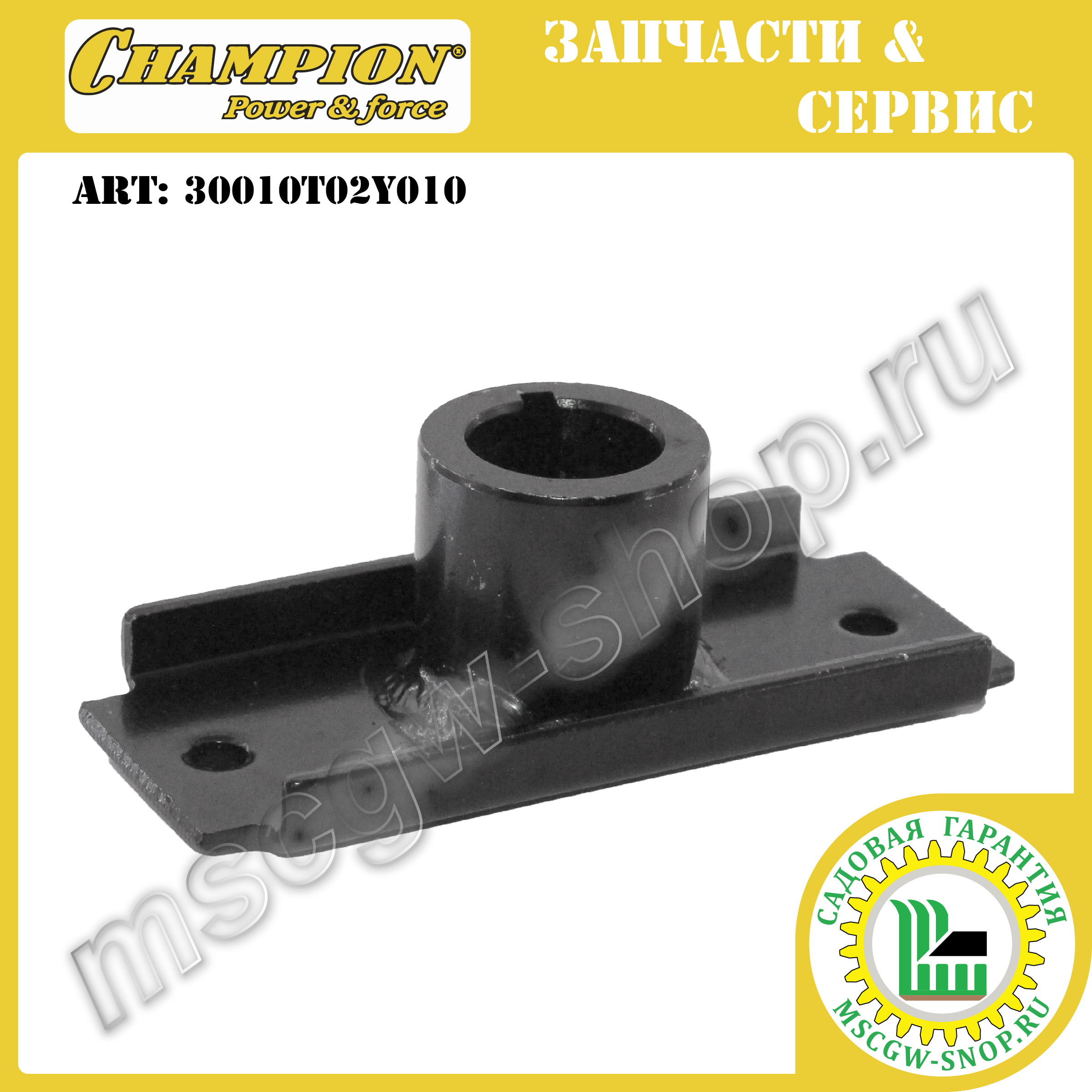

Адаптер ножа 7/8″ — 22.2 мм [LM5347 +BS/EBS] CHAMPION 30010T02Y010.

Данный адаптер служит для закрепления ножа газонокосилки на коленчатом валу ДВС в некоторых газонокосилках CHAMPION, среди которых:

• LM5347;
• LM5347BS;
• LM5347EBS — до s/n 33032000050, после s/n 3303210900101.

Размеры адаптера 30010T02Y010:

• Внутренний ⌀ = 7/8″ ≈ 22.2 мм;
• ⌀ основного тела ≈ 34.5 мм;
• Высота без учета упоров ≈ 35 мм;
• Длина ≈ 108 мм;
• Ширина ≈ 48 мм;
• ⌀ отверстия под крепежный болт ≈ 10.5 мм;
• Глубина посадки под вал ≈ 32.5 мм;
• ⌀ боковых упоров-выступов под нож ≈ 9.5 мм, их высота ≈ 3 мм;
• Расстояние между центрами боковых упоров-выступов под нож ≈ 86 мм;
• Ширина шпоночного паза ≈ 4 мм.

Взаимозаменяем с адаптером ножа 7/8″ — 22.2 мм [LM 5347 / 5347 BS/EBS] CHAMPION 30010T06D010.
