Редуктор привода колес (485.5 мм, 1 штифт, 3 канавки) [LM5346E] CHAMPION 70860480000

Описание

Редуктор привода колес (485.5 мм, 1 штифт, 3 канавки) [LM5346E] CHAMPION 70860480000.

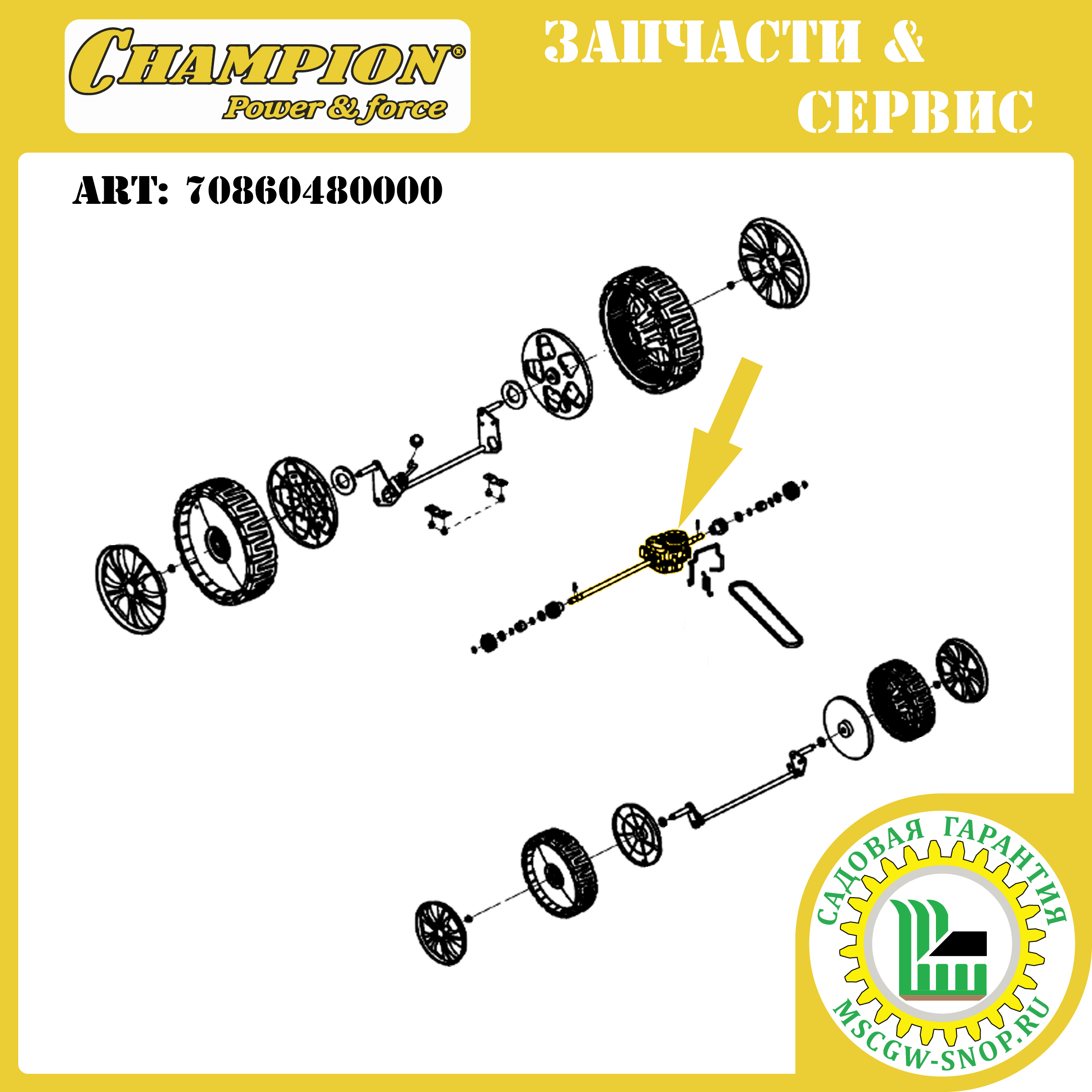

Данный редуктор приводит во вращение колеса в газонокосилке CHAMPION LM5346E.

Размеры редуктора 70860480000:

• ⌀ вала ≈ 12 мм;
• Длина вала ≈ 485.5 мм;
• ⌀ отверстий под штифты привода шестерен ≈ 5 мм;
• Расстояние от края вала до центров отверстий под штифты ≈ 16.5 мм;
• Ширина канавок под стопорные кольца ≈ 1.2 мм;
• Расстояния от края вала до центров канавок под стопорные кольца ≈ 2.5 — 22 — 38.5 мм;
• Вылеты вала из редуктора ≈ 85 и 292 мм;
• Внешний ⌀ шкива ≈ 60 мм;
• Внутренний ⌀ шкива (под вал) ≈ 12 мм;
• Внутренний ⌀ шкива (под ремень) ≈ 30 мм;
• Ширина шкива ≈ 16 мм.
