Редуктор привода колес (483.5 мм, 1 штифт, 4 канавки) [LM 4840/5345 +BS (с 2017 г.в.)] CHAMPION 70860400000

Описание

Редуктор привода колес (483.5 мм, 1 штифт, 4 канавки) [LM 4840/5345 +BS (с 2017 г.в.)] CHAMPION 70860400000.

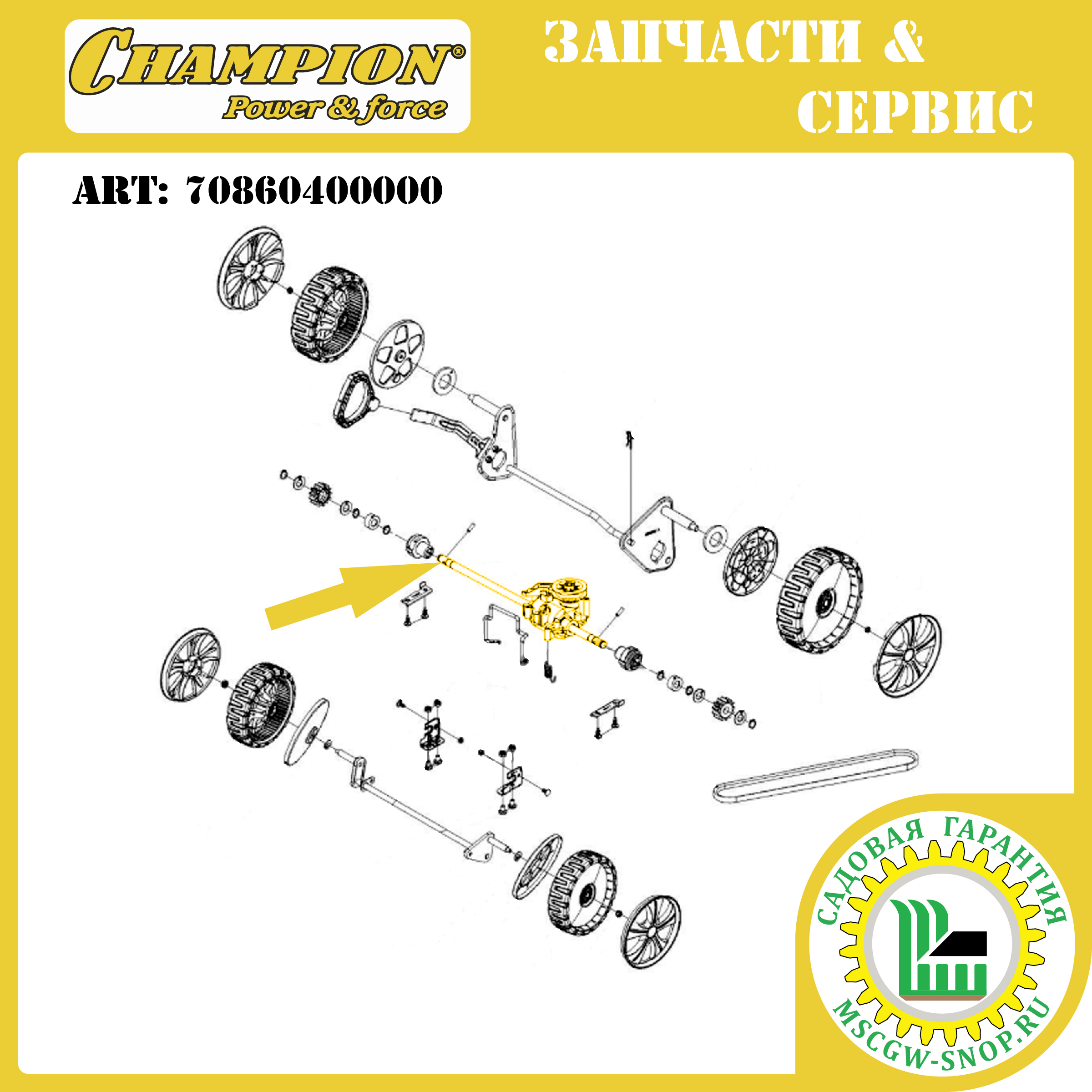

Данный редуктор приводит во вращение колеса в некоторых газонокосилках CHAMPION, среди которых:

• LM4840 — с 2017 г.в.;
• LM5345 — с 2017 г.в.;
• LM5345BS — с 2017 г.в.

Размеры редуктора 70860400000:

• ⌀ вала ≈ 12 мм;
• Длина вала ≈ 483.5 мм;
• ⌀ отверстий под штифты привода шестерен ≈ 5 мм;
• Расстояние от края вала до центров отверстий под штифты ≈ 15.5 мм;
• Ширина канавок под стопорные кольца ≈ 1.2 мм;
• Расстояния от края вала до центров канавок под стопорные кольца ≈ 2.6 — 29.8 — 36.8 — 53.4 мм;
• Вылеты вала из редуктора ≈ 99 и 276 мм;
• Внешний ⌀ шкива ≈ 60 мм;
• Внутренний ⌀ шкива (под вал) ≈ 12 мм;
• Внутренний ⌀ шкива (под ремень) ≈ 38 мм;
• Ширина шкива ≈ 14 мм.
