Описание

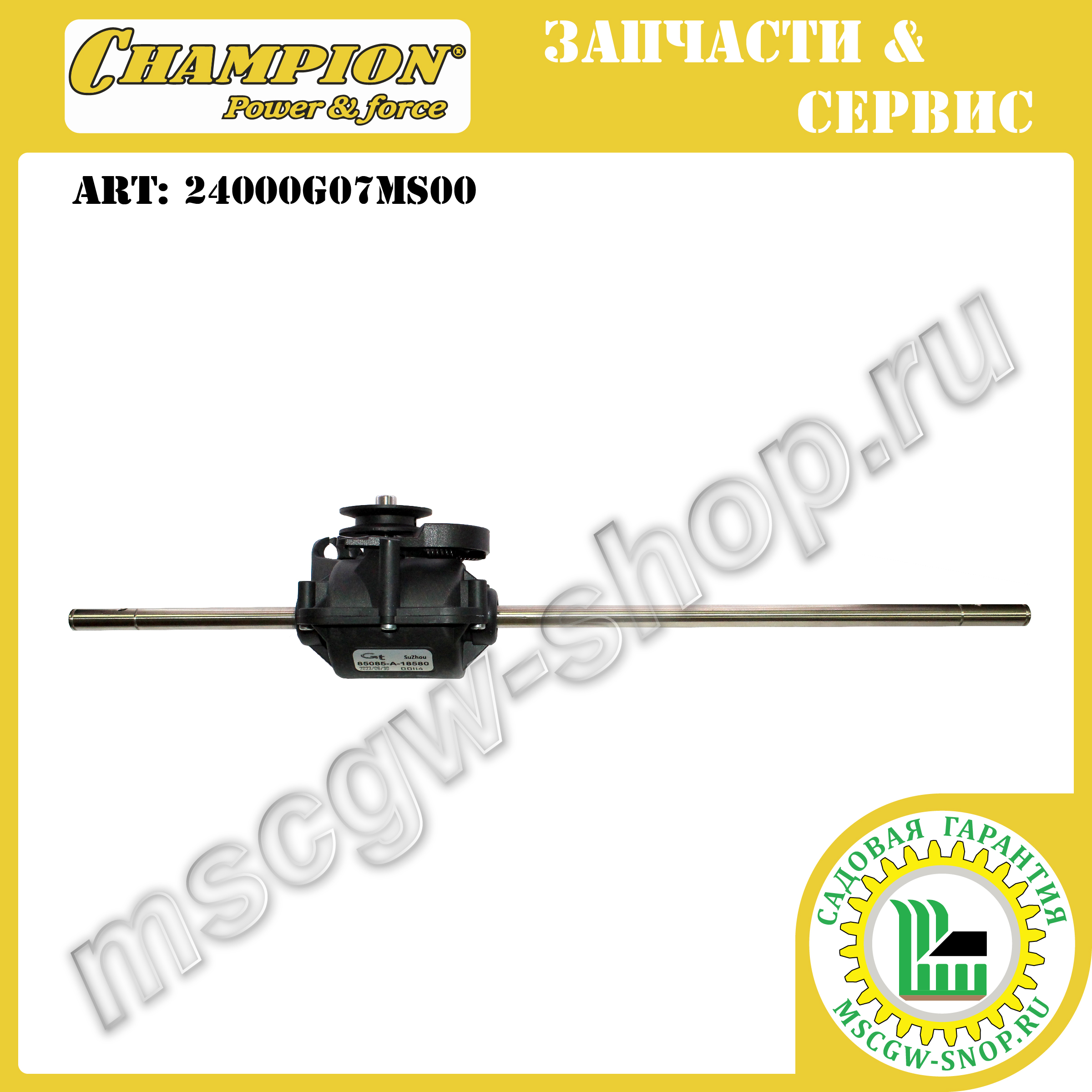

Редуктор привода колес (518.5 мм, 1 штифт, 2 канавки) [LM5645] CHAMPION 24000G07MS00.
Данный редуктор приводит во вращение колеса в газонокосилке CHAMPION LM5645.
Размеры редуктора 24000G07MS00:
- ⌀ вала ≈ 12 мм;
- Длина вала ≈ 518.5 мм;
- ⌀ отверстий под штифты привода шестерен ≈ 5 мм;
- Расстояние от края вала до центров отверстий под штифты ≈ 29.5 мм;
- Ширина канавок под стопорные кольца ≈ 1.2 мм;
- Расстояния от края вала до центров канавок под стопорные кольца ≈ 2.5 — 38.8 мм;
- Вылеты вала из редуктора ≈ 127 и 283 мм;
- Внешний ⌀ шкива ≈ 52 мм;
- Внутренний ⌀ шкива (под вал) ≈ 12 мм;
- Внутренний ⌀ шкива (под ремень) ≈ 35 мм;
- Ширина шкива ≈ 14 мм.
